前後輪ブレーキ同時作動装置のメカニズム

　　　　　

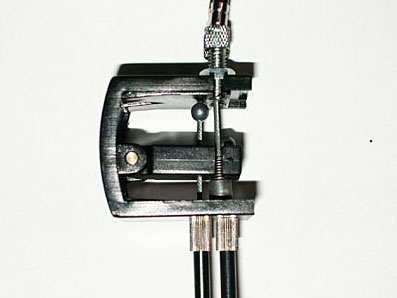

　　　ブレーキ解除の状態、上の２本はブレーキレバーと接続、下の２本はブレーキ本体と接続。


　　　　　

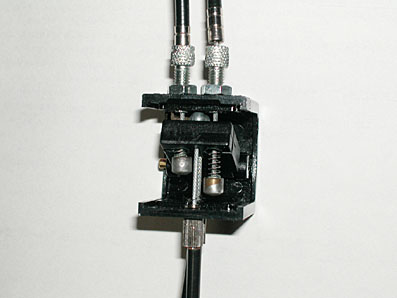

　　　左の写真は、一方のレバーから来ている左側のワイヤーが板を引き上げて、２本のブレーキワイヤーを同時に引き上げている。

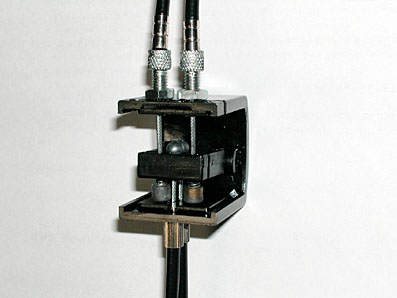

　　　右の写真は、他方のレバーから来ている右側のワイヤーが板を引き上げて、２本のブレーキワイヤーを同時に引き上げている。
　　　このメカによって左右どちらのブレーキレバーを操作しても前後輪のブレーキを同時に作動させることが可能になっている。
